一、概述及應用：
超聲波物位計是由微處理器控制的數字物位儀表。在測量中脈沖超聲波由傳感器（換能器）發出，聲波經物體表面反射后被同
一傳感器接收，轉換成電信號。并由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。型號完備，低盲區、高靈敏度，
易安裝，加上獨到的自動功率控制技術，是真正經得起各種現場的考驗。
測量介質：水、污水、水泥、酸堿液、煤粉、泥漿、重油等
二、技術參數：
一體式超聲波物位計：
量 程：4、6、8、10、12(固體5)、15(固體6)、20(固體10)、30(固體15)、40(固體25);
盲 區：≤ 量程×0.04
精度(空氣中)：量程的0.2％;
電流輸出：4～20mA
輸出分辨率：實際量程的0.03％;
輸出負栽：0～500Ω
開關量輸出：高位,低位繼電器（共2個）常開 5A /250VAC/30VDC
顯示分辨率：8m以上是 1cm ; 8m以下是 1mm ;固體都是 1cm
顯示方式： 4位LCD液晶或6位LED數碼管
輸入電源：DC24v（±10％）80Ma或AC220v（±10％） 50mA
溫度補償：全范圍自動;
介質溫度：-45℃～+85℃
壓力范圍：±0.1Mpa;
聲波束角：5°（3db）
檢測周期：1秒;
參數設置：3位有感按鍵0
外殼材料：ABS；
傳感器材料：PVC;
防護等級：IP67
安裝方式：螺紋（法蘭）或固定孔（支架）
分體式：
精 度：0.2%（滿量程）；
分 辨 率：1mm/1cm; 檢測周期1秒
顯 示：4位LCD或6位LED；
信號輸出:4-20mA
輸出負載：0-500歐姆；
開關量輸出:高低位繼電器 5A/250ACV/30DCV；
環境溫度：-40--±75度；參數設置：3位有感按鍵；
供電電源：DC24V （±10%）0.1A； AC220V （±20%）0.05A
外殼材料：ABS；
外殼保護等級：IP67；
外形尺寸：170*100*70mm
安裝方式：墻掛式；
過孔距離：116.5*66mm
分體式量程4、6、8M探頭引出電纜長度：10m（標準）； 量程15m以上探頭引出電纜長度：15m（標準）。
三、超聲波安裝

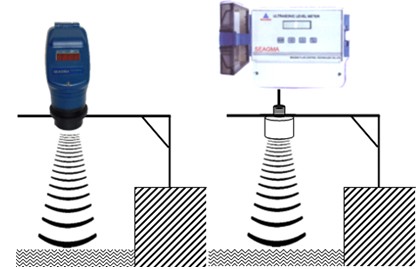

1、水道與戶外安裝需要做個安裝支架（圖）
2、探頭要垂直液面或者料位表面安裝（圖）
3、支架安裝要固定好，不能夠搖晃，不然測量會帶來誤差
4、探頭安裝必須高于最高液（料）面35cm以上，防腐要高于（40-60cm），從而避免進入儀表盲區，諾量程大時，盲區會適當加大（圖）
5、在超聲波10°發射角內不應該有障礙物，避免產生虛假回波（圖）
6、避免陽光直曬，保證探頭溫度跟環境溫度*，達到準確測量（圖）
7、避免強風的地方環境，因?yàn)閺?qiáng)風會改變超聲波的發射途徑，出現虛假回波
四、產品型譜
如被測液體波動劇烈，請選大一級別的型號，固體料位測量的有效量程是液位的1/2至2/3
說明：
1、兩線制系列無12米、40米量程型號。
2、三線制系列無10米、40米量程型號。
3、四線系列和分體式標準型無10米量程型號。
4、分體式精簡型無12米、40米量程型號。
5、四線制和分體式DC24V供電產品可提供LED數碼管顯示，其他全部產品均為L(zhǎng)CD液晶顯示。
|
企標
|
分割線
|
型號
|
量程
|
供電
方式
|
是否加
長探頭
|
介質
溫度
|
安裝
規格
|
說明
|
|
HD
|
|
|
|
|
|
|
|
|
企標
|
|
|
－
|
|
|
|
|
|
|
|
分割線
|
|
|
53L
|
|
|
|
|
|
|
|
|
|
T
|
|
|
|
|
|
一體式兩線制
|
|
N
|
|
|
|
|
|
一體式三線制
|
|
U
|
|
|
|
|
|
一體式四線制
|
|
FB
|
|
|
|
|
|
分體式四線制標準型
|
|
FJ
|
|
|
|
|
|
分體式四線制精簡型
|
|
|
XX
|
|
|
|
|
4、6、8、10、12、15、20、30、40m
|
|
|
D
|
|
|
|
DC24V（四線制）
|
|
A
|
|
|
|
AC220V（四線制）
|
|
E
|
|
|
|
DC24V（四線制LED顯示）
|
|
|
0
|
|
|
不加長探頭
|
|
1
|
|
|
加長探頭
|
|
|
℃
|
|
用戶提供
|
|
|
1
|
15m以下M57×1.5mm
|
|
2
|
15m以上含有15Mm64×1.5mm
|
|
3
|
根據用戶要求可配法蘭
|
|
HD
|
－
|
53L
|
FJ
|
12
|
E
|
0
|
XX
|
2
|
完整選型
|
