渦輪流量計口徑的選擇應注意的問題

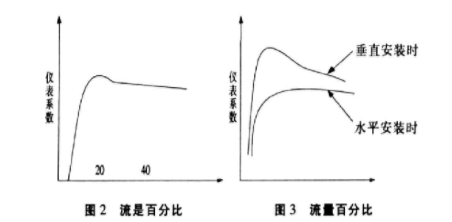

從渦輪流量計的特性曲線可知。當被測介質流體的流量在渦輪流量計測量范圍的15%以下時,其特性曲線向左下方下垂;當大于15%時,其特性曲線幾乎為一條水平直線(見圖2)。在選擇渦輪流量計的口徑時,應使介質的工況流量在流量計測量范圍的15%~70%之間。當被測介質流量處于所選流量計測量范圍的15%以下時,介質流體在管道中流速緩慢處于層流狀態,流量計的測量線性變差,難以達到要求的計量精度。當介質工況流量大于所選擇流量計測量范圍的70%時,渦輪轉速將變的很大,加速軸承和支架的磨損,影響渦輪流量計的使用壽命。在實際生產中,我們公司曾有一臺DN25的氣體渦輪流量計因選擇口徑偏小,被測介質流量處于渦輪流量計測量范圍的(100~110)%之間。連續運行20天后拆下發現球形軸承已經嚴重磨損,校驗發現其示值誤差在-6.6%。被測介質的工況流量在流量計測量范圍的15%~70%之間,既能保證計量的精度,又能保證渦輪流量計的長期正常運行。
渦輪流量計在安裝中應注意的問題
1.介質流體流速分布不均勻和旋渦流是影響渦輪流量計測量精度的主要原因,要消除流速不均勻和旋渦流則需要在渦輪流量計前端有足夠長的直管段。一般要求在渦輪流量計上流有15D以上的直管段,下流有4D的直管段才能保證測量的精度。如受安裝場地限制流量計上流直管段長度達不到15D時,應在上流直管段上加裝管束整流器。
2.渦輪流量計的安裝點不能有強烈的機械震動和強的電磁干擾。焊接和安裝中不能有焊渣和法蘭密封墊片突入管道內,流量計.上流的控制閥必須設置為全開的球閥或閘閥,以免影響被測介質的流態。
3.渦輪流量計在安裝方式，上可以是水平、傾斜、垂直安裝,但如圖3所示的那樣,隨安裝方式的不同，,其流量特性曲線有所變化。如果要想獲得高精度的測量,必須采用水平安裝方式。如果一定要采用垂直安裝則應用垂直安裝方式對渦輪流量計重新校驗，,并重新設定儀表系數。
|
|
| |
|
